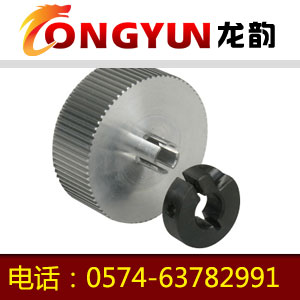

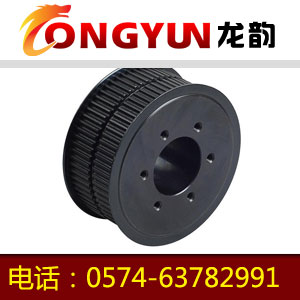

HTD圆弧齿同步带轮

HTD圆弧齿同步带轮齿形分类:HTD2M型、HTD3M型HTD5M型HTD8M型HTD14M型HTD20M型
HTD圆弧齿同步带轮原材料:一般由钢,铝合金,铸铁,黄铜,等材料制造。内孔有圆孔,D形孔,锥形孔等形式。
HTD圆弧齿同步带轮表面处理:本色氧化,发黑,镀锌,镀彩锌,高频淬火等处理。精度等级依客户要求而定。
1、我厂生产的HTD圆弧齿同步带轮既为国产化设备的HTD圆弧齿同步带配套,又能代替进口HTD圆弧齿同步带轮使用。
2、用户定制HTD圆弧齿同步带轮,请提供带轮图纸(图中可不必绘制带轮的齿形尺寸),我厂也可按用户提供的规格型号、带轮内孔、键槽、宽度等尺寸为用户绘制带轮图纸。
3、我厂HTD圆弧齿同步带轮完全可以按照用户需求加工,同样我厂也可以为用户制定图纸。
表示方法 代号 材料 表面处理

LYA 铝合金 本色阳极氧化
LYZ 硬质氧化
LYH 不处理
LYY 45#钢 发黑处理
LYD 镀锌处理
LYM 不处理

标准键槽尺寸表(dH7:表示内孔尺寸;bJS9:表示键槽宽度;t公差:表示键槽深度
型号 dH7 bJS9 t公差 型号 dH7 bJS9 t公差 型号 dH7 bJS9 t公差
N8 8 +0.015
0
3 ±0.0125 1.4 +0.1
0
N23 23 +0.021
0
8 ±0.018 3.3 +0.2
0
N38 38 +0.025
0
10 ±0.018 3.3 +0.2
0
N10 10 N24 24 N39 39 12 ±0.0215
NK10 10 +0.018
0
4 ±0.015 1.8 N25 25   N40 40
N11 11 N26 26 N41 41
N12 12 2.3 N27 27 N42 42
N13 13 N28 28 N43 43
N14 14 5 N29 29 N44 44
N15 15 N30 30 N45 45 14 3.8
N16 16 N31 31   N46 46
N17 17 N32 32 +0.025
0
10 N47 47
N18 18 6 2.8 N33 33 N48 48
N19 19 +0.021
0
N34 34 N49 49
N20 20 N35 35 N50 50
N21 21 N36 35
N22 22 N37 37
注:当轴孔为10、键槽宽为4.0MM,键槽深1.8MM时,轴孔用NK10表示
槽型 节距 pb 齿槽深 hg 齿槽圆弧半径 R 齿顶圆半角 r1 齿槽宽 s 两倍节顶距 2δ 齿形角
3M 3 1.28 0.91 0.26~0.35 1.90 0.762 ≈14°
5M 5 2.16 1.56 0.48~0.52 3.25 1.144 ≈14°
8M 8 3.54 2.57 0.78~0.84 5.35 1.372 ≈14°
14M 14 6.20 4.65 1.36~1.50 9.80 2.794 ≈14°
20M 20 8.60 6.84 1.95~2.25 14.80
4.320 ≈14°
