STS/STD齿同步带轮

STS/STD齿同步带轮又称半圆弧齿同步带轮。
STS/STD齿同步带轮分类:S2M型S3M型、S4.5M型、S5M型S8M型S14M型
STS/STD齿同步带轮原材料:一般由钢,铝合金,铸铁,黄铜,等材料制造。内孔有圆孔,D形孔,锥形孔等形式。
STS/STD齿同步带轮表面处理:本色氧化,发黑,镀锌,镀彩锌,高频淬火等处理。精度等级依客户要求而定。
1、我厂生产的STS/STD齿同步带轮既为国产化设备的STS/STD齿同步带配套,又能代替进口STS/STD齿同步带轮使用。
2、用户定制STS/STD齿同步带轮,请提供带轮图纸(图中可不必绘制带轮的齿形尺寸),我厂也可按用户提供的规格型号、带轮内孔、键槽、宽度等尺寸为用户绘制带轮图纸。
3、我厂STS/STD齿同步带轮完全可以按照用户需求加工,同样我厂也可以为用户制定图纸。

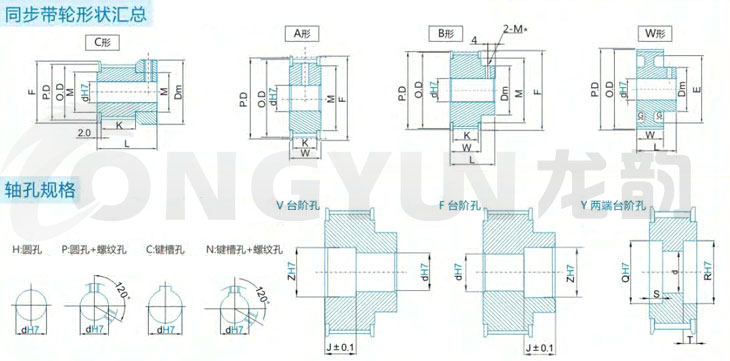

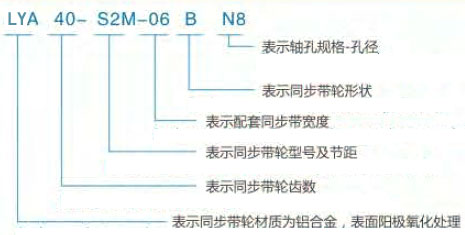

表示方法 代号 材料 表面处理

LYA 铝合金 本色阳极氧化
LYZ 硬质氧化
LYH 不处理
LYY 45#钢 发黑处理
LYD 镀锌处理
LYM 不处理

标准键槽尺寸表(dH7:表示内孔尺寸;bJS9:表示键槽宽度;t公差:表示键槽深度
型号 dH7 bJS9 t公差 型号 dH7 bJS9 t公差 型号 dH7 bJS9 t公差
N8 8 +0.015
0
3 ±0.0125 1.4 +0.1
0
N23 23 +0.021
0
8 ±0.018 3.3 +0.2
0
N38 38 +0.025
0
10 ±0.018 3.3 +0.2
0
N10 10 N24 24 N39 39 12 ±0.0215
NK10 10 +0.018
0
4 ±0.015 1.8 N25 25   N40 40
N11 11 N26 26 N41 41
N12 12 2.3 N27 27 N42 42
N13 13 N28 28 N43 43
N14 14 5 N29 29 N44 44
N15 15 N30 30 N45 45 14 3.8
N16 16 N31 31   N46 46
N17 17 N32 32 +0.025
0
10 N47 47
N18 18 6 2.8 N33 33 N48 48
N19 19 +0.021
0
N34 34 N49 49
N20 20 N35 35 N50 50
N21 21 N36 35
N22 22 N37 37
注:当轴孔为10、键槽宽为4.0MM,键槽深1.8MM时,轴孔用NK10表示
型号 节距Pb 齿槽宽S 齿高hg 底圆半径R 齿顶半径rb 齿根半径rt
S2M 2.00 1.30 0.76 1.325 0.19 0.10
S3M 3.00 1.95 1.11 1.975 0.28 0.15
S4.5 4.50 2.93 1.59 2.980 0.38 0.20
S5M 5.00 3.25 1.77 3.275 0.55 0.25
S8M 8.00 5.20 2.83 5.300 0.75 0.40
S14M 14.00 9.10 4.95 9.280 1.31 0.75
