半圆弧齿S3M同步带轮

我们龙韵传动生产的STD3M同步带轮既为国产化设备的STD3M同步带配套，又能代替进口STD3M同步带轮使用。如果您定制STD3M同步带轮，请提供带轮图纸（图中可不必绘制带轮的齿形尺寸），我们也可按照您提供的规格型号、带轮内孔、键槽、宽度等尺寸为您绘制带轮图纸；也可为您提供测绘带轮等服务。

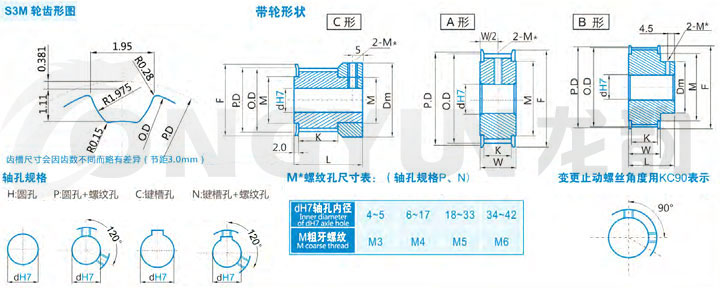

规格	形状	节径P.D	外径O.D	挡边外径F	挡边内径M	轮毂直径Dm	内孔dH7
							A形			B形\|C形
							H	P	C\|N	H	P	C\|N
S3M*14	C\|A	13.37	12.61	16	9.5	16	4\|5\|6			4\|5\|6	4\|5\|6
S3M*15		14.32	13.56	18	11	18	4\|5\|6			4\|5\|6	4\|5\|6
S3M*16		15.28	14.52	18	11	18	4~7			4~7	4~7
S3M*18		17.19	16.43	20	12	20	4~8	4\|5		4~8	4~8
S3M*19		18.14	17.38	23	13	22	4~9	4\|5\|6		4~8	4~8
S3M*20		19.10	18.34	23	13	22	4~9	4\|5\|6		4~8	4~8
S3M*22	A\|B	21.01	20.25	25	16	25	4~10	4~8		4~10	4~10
S3M*24		22.92	22.16	25	16	14	4~10	4~10		4~10	4~8
S3M*25		23.87	23.11	28	18	16	4~11	4~11	8\|10\|11	4~11	4~10	8
S3M*26		24.83	24.07	28	18	16	5~11	5~11	8\|10\|11	5~11	5~10	8
S3M*28		26.74	25.98	31	20	18	5~13	5~13	8~13	5~13	5~10	8
S3M*30		28.65	27.89	33	22	20	6~15	6~14	8~14	6~15	6~12	8~11
S3M*32		30.56	29.80	35	24	20	6~17	6~16	8~16	6~16	6~12	8~11
S3M*34		32.47	31.71	40	27	26	6~20	6~18	8~18	6~20	6~18	8~13
S3M*36		34.38	33.62	40	27	26	6~20	6~18	8~18	6~20	6~18	8~13
S3M*40		38.20	37.44	44	32	30	8~24	8~23	8~23	8~24	8~21	8~16
S3M*44		42.02	41.26	48	36	32	8~28	8~25	8~25	8~28	8~23	8~18
S3M*48		45.84	45.08	50	38	34	8~30	8~25	8~25	8~30	8~25	8~20
S3M*50		47.75	46.99	52	38	34	8~32	8~28	8~28	8~30	8~25	8~20
S3M*60		57.30	56.54	60	46	39	8~38	8~33	8~32	8~35	8~30	8~22
S3M*72		68.76	68.00	75	55	50	8~30	8~42	8~40	8~46	8~38
注：以上是本公司标准参考型号参数，具体型号根据您的要求定制加工。详情咨询客服：0574-63782991
