半圆弧齿S2M同步带轮

半圆弧齿S2M同步带轮

  • 【生产材料】:45#钢、铝合金、铸铁、黄铜等
  • 【加工设备】:数控车床、滚齿机等
  • 【供货周期】:3~10天
  • 【应用领域】:机床、包装、纺织、印刷、标记、烟草、雕刻、电脑打印等

我们龙韵传动生产的S2M同步带轮既为国产化设备的S2M同步带配套,又能代替进口S2M同步带轮使用。如果您定制S2M同步带轮,请提供带轮图纸(图中可不必绘制带轮的齿形尺寸),我们也可按照您提供的规格型号、带轮内孔、键槽、宽度等尺寸为您绘制带轮图纸;也可为您提供测绘带轮等服务。

标准同步带宽度 K W L
04=4MM 5 9 17
06=6MM 7 11 19
10=10MM 11 15 23
12=12MM 13 17 25

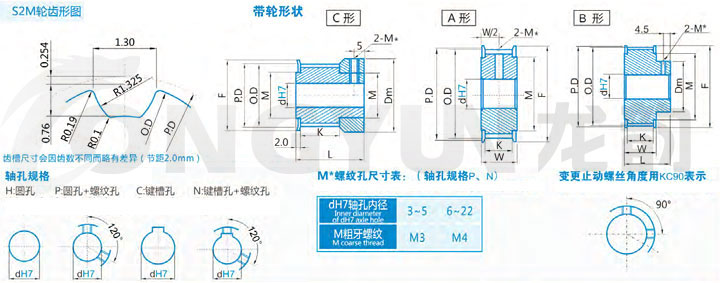

规格 形状 节径P.D 外径O.D 挡边外径F 挡边内径M 轮毂直径Dm 内孔dH7
A形 B形|C形
H P C|N H P C|N
S2M*14 A|C 8.91 8.40 12 6 12 3|4     3|4 3|4
S2M*15 9.55 9.04 12 6 12 3|4     3|4 3|4
S2M*16 10.19 9.68 14 7 14 3|4|5     3|4|5 3|4|5
S2M*18 11.46 10.95 14 7 14 3|4|5     3|4|5 3|4|5
S2M*20 12.73 12.22 16 9.5 16 3~6     3~6 3~6
S2M*22 14.01 13.50 18 11 18 3~6     3~6 3~6
S2M*23 14.65 14.14 18 11 18 3~6     3~6 3~6
S2M*24 15.28 14.77 20 12 20 3~7     3~7 3~7
S2M*25 15.92 15.41 20 12 20 3~7     3~7 3~7
S2M*26 16.55 17.32 23 13 23 3~8     3~8 3~8
S2M*28 17.83 18.59 23 13 23 3~8     3~8 3~8
S2M*30 19.10 18.59 23 13 23 3~8     3~8 3~8
S2M*32 A|B 20.37 19.86 25 16 12 4~10 4~10 8 4~8 4|5|6
S2M*34 21.65 21.14 25 16 14 4~10 4~10 8|10 4~10 4~8
S2M*36 22.92 22.41 28 18 14 4~10 4~10 8|10 4~10 4~8
S2M*40 25.46 24.95 31 20 18 4~12 4~12 8~12 4~13 4~10 8
S2M*44 28.01 27.50 33 22 20 5~15 5~3 8~13 5~15 5~12 8~11
S2M*48 30.56 30.05 35 24 20 5~17 5~5 8~15 5~16 5~12 8~11
S2M*50 31.83 31.32 35 24 20 5~17 5~16 8~16 5~16 5~12 8~11
S2M*60 38.20 37.69 44 32 30 5~24 5~22 8~22 5~25 5~22 8~16
S2M*72 45.84 45.33 50 38 30 5~30 5~24 8~22 5~30 5~24
注:以上是本公司标准参考型号参数,具体型号根据您的要求定制加工。详情咨询客服:0574-63782991
