半圆弧齿S14M同步带轮

我们龙韵传动生产的STD14M同步带轮既为国产化设备的STD14M同步带配套，又能代替进口STD14M同步带轮使用。如果您定制STD14M同步带轮，请提供带轮图纸（图中可不必绘制带轮的齿形尺寸），我们也可按照您提供的规格型号、带轮内孔、键槽、宽度等尺寸为您绘制带轮图纸；也可为您提供测绘带轮等服务。

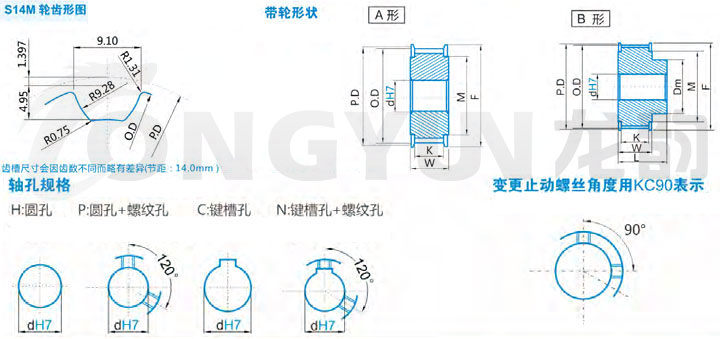

规格	形状	节径P.D	外径O.D	挡边外径F	挡边内径M	轮毂直径Dm	内孔dH7
							A形		B形
							H	C\|N	H	C\|N
S14M*28	A\|B	124.78	121.98	136	101	90	20~45	20~40	20~45	20~40
S14M*30		133.69	130.89	144	111	100	20~55	20~50	20~55	20~50
S14M*32		142.60	139.80	150	115	110	24~60	24~55	24~60	24~55
S14M*34		151.52	148.72	161	131	120	25~65	25~55	25~65	25~55
S14M*36		160.43	157.63	172	141	120	25~75	25~65	25~75	25~65
S14M*40		178.25	175.45	190	161	135	28~75	28~65	28~75	28~65
S14M*42		187.17	184.37	200	164	145	28~100	28~75	28~100	28~75
S14M*44		196.08	193.28	208	173	155	28~100	28~80	28~100	28~80
S14M*48		213.90	211.10	224	190	160	32~120	32~100	32~120	32~100
S14M*50		222.82	220.02	235	200	160	32~120	32~100	32~120	32~100
S14M*56		249.55	246.75	260	224	160	35~120	35~110	35~120	35~110
注：以上是本公司标准参考型号参数，具体型号根据您的要求定制加工。详情咨询客服：0574-63782991
