英制梯型同步带轮

梯型齿H同步带轮

【生产材料】：45#钢、铝合金、铸铁、黄铜等
【加工设备】：数控车床、滚齿机等
【供货周期】：3~10天
【应用领域】：机床、包装、纺织、印刷、标记、烟草、雕刻、电脑打印等

如果您定制H型同步带轮，请提供带轮图纸（图中可不必绘制带轮的齿形尺寸），我们也可按照您提供的规格型号、带轮内孔、键槽、宽度等尺寸为您绘制带轮图纸；也可为您提供测绘带轮等服务。

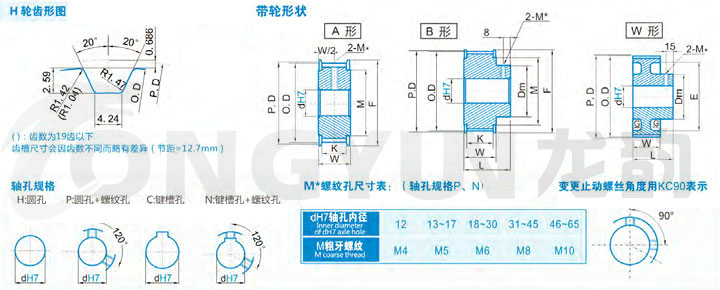

梯型齿H同步带轮规格型号介绍
梯型齿H同步带轮基本额定功率表
【关注度：】

标准同步带宽度	K	W	G	L	L38齿~70齿	L72齿以上
075=19.1MM	21	26	7	41
100=25.4MM	27	32	11	47	53	58
150=38.1MM	40	45	14	60	65	70
200=50.8MM	54	59	18	74

规格	形状	节径P.D	外径O.D	挡边外径F	挡边内径M	透孔外径E	轮毂直径Dm	内孔dH7
								A形			B形\|W形
								H	P	C\|N	H	P	C\|N
14H	A\|B	56.60	55.22	60	46		39	12~37	12~30	12~29	12~35	12~29	12~25
15H		60.64	59.26	67	50		45	12~42	12~34	12~30	12~41	12~33	12~29
16H		64.68	63.30	70	55		48	12~48	12~40	12~35	12~44	12~36	12~30
17H		68.72	67.34	80	60		48	12~52	12~44	12~40	12~44	12~36	12~30
18H		72.77	71.39	80	60		50	12~52	12~44	12~43	12~46	12~38	12~35
19H		76.81	75.43	87	68		50	14~59	14~49	14~47	14~46	14~38	14~35
20H		80.85	79.47	87	68		58	14~59	14~50	14~50	14~54	14~46	14~38
21H		84.89	83.51	94	74		58	14~67	14~57	14~50	14~54	14~46	14~38
22H		88.94	87.56	94	74		58	14~67	14~57	14~50	16~54	14~46	14~38
24H		97.02	95.64	105	84		58	16~76	16~65	16~50	16~59	16~46	16~38
25H		101.06	99.68	112	90		63	16~80	16~65	16~50	20~59	16~49	16~41
26H		105.11	103.73	112	90		63	20~80	20~65	20~50	20~59	20~49	20~41
28H		113.19	111.81	123	101		63	20~80	20~65	20~50	20~59	20~49	20~41
30H		121.28	119.90	126	100		63	20~80	20~65	20~50	20~59	20~49	20~41
32H		129.36	127.98	135	115		63	20~80	20~65	20~50	20~67	20~49	20~43
34H		137.45	136.07	144	111		71	20~80	20~65	20~50	20~67	20~57	20~49
36H		145.53	144.15	152	134		71	20~80	20~65	20~50	20~67	20~57	20~49
38H	A\|W	153.62	152.24	165	136	126	88	20~80	20~65	20~50	20~67	20~57	20~49
40H		161.70	160.32	170	150	135	88	20~80	20~65	20~50	20~67	20~57	20~49
42H		169.79	168.41	180	155	143	88	20~80	20~65	20~50	20~67	20~57	20~49
44H		177.87	176.49	190	161	152	88	20~80	20~65	20~50	20~67	20~57	20~49
48H		194.04	192.66	205	180	168	88	20~80	20~65	20~50	20~67	20~57	20~49
50H		202.13	200.75	210	185	175	88	20~100	20~65	20~50	20~67	20~57	20~49
60H		242.55	241.17			216	88				25~67	20~57	20~49
72H		291.06	289.68			265	88				25~67	20~57	20~49
注：以上是本公司标准参考型号参数，具体型号根据您的要求定制加工。详情咨询客服：0574-63782991
