L橡胶单面齿同步带

L橡胶单面齿同步带设计参数：
齿形为英制梯形齿，又名方型齿，属于轻型传动设计。
标准设计参考值：节距:9.525mm；齿高：1.91mm；带厚：3.6mm；角度：40度
L橡胶单面齿同步带设计要点：
1、L橡胶单面齿同步带为梯形齿形式。
2、L橡胶单面齿同步带弹性支持和带齿结合耐用性和重量轻。
3、L橡胶单面齿同步带带齿的表面采用尼龙66高弹力布面临保护和加强了齿表面。
4、L橡胶单面齿同步带骨架材料采用进口优质玻璃纤维线绳具有非常好的稳定性和灵活性。
L橡胶单面齿同步带功能优势：
1、电力传输可达150千瓦和高达10,000 rpm的速度。
2、外设速度可达80米/秒。
3、防同步带的滑跌。
4、L橡胶单面齿同步带恒定平稳运转。
5、效率高。
5、低轴承的负荷，因为L橡胶单面齿同步带具有高度紧张的自由。
6、免维护连续性运作。
7、广泛的负载能力和速度比。
8、紧凑的设计。
L橡胶单面齿同步带识别：

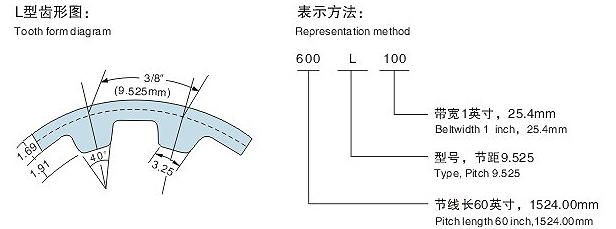

三个部分：指示带的长度，间距和宽度带回来的部分号码。如下图所示。此L橡胶单面齿同步带型号，节线长为60英寸（1524.00mm），带宽为1英寸(25.4mm)。

规格	节线长	齿数	规格	节线长	齿数
86 L	219.08	23	375 L	952.50	100
98 L	247.65	26	382 L	971.55	102
100 L	257.18	27	390 L	990.60	104
109 L	276.23	29	394 L	1000.13	105
113 L	285.75	30	397 L	1009.65	106
124 L	314.33	33	400 L	1019.18	107
130 L	333.38	35	405 L	1028.70	108
135 L	342.90	36	408 L	1038.23	109
143 L	361.95	38	412 L	1047.75	110
150 L	381.00	40	420 L	1066.80	112
154 L	390.53	41	427 L	1085.85	114
158 L	400.05	42	435 L	1104.90	116
161 L	409.58	43	439 L	1114.43	117
165 L	419.10	44	442 L	1123.95	118
169 L	428.63	45	450 L	1143.00	120
173 L	438.15	46	453 L	1152.53	121
177 L	447.68	47	465 L	1181.10	124
180 L	457.20	48	480 L	1219.20	128
185 L	466.73	49	495 L	1257.00	132
187 L	476.25	50	500 L	1266.83	133
191 L	485.78	51	510 L	1295.40	136
195 L	495.30	52	525 L	1333.50	140
203 L	514.35	54	540 L	1371.60	144
210 L	533.40	56	548 L	1390.65	146
220 L	561.98	59	555 L	1409.70	148
225 L	571.50	60	560 L	1419.23	149
230 L	581.03	61	570 L	1447.80	152
240 L	609.60	64	574 L	1457.33	153
244 L	619.13	65	581 L	1476.38	155
250 L	638.18	67	585 L	1485.90	156
255 L	647.70	68	600 L	1524.00	160
263 L	666.75	70	619 L	1571.63	165
270 L	685.80	72	630 L	1600.20	168
275 L	695.33	73	660 L	1676.40	176
277 L	704.85	74	675 L	1717.50	180
280 L	714.38	75	694 L	1762.13	185
285 L	723.90	76	697 L	1771.65	186
300 L	762.00	80	701 L	1781.18	187
304 L	771.53	81	720 L	1828.80	192
315 L	800.10	84	728 L	1847.85	194
319 L	809.63	85	731 L	1857.39	195
322 L	819.15	86	739 L	1876.43	197
328 L	828.68	87	765 L	1943.10	204
330 L	838.20	88	791 L	2009.78	211
334 L	847.73	89	874 L	2219.33	233
337 L	857.25	90	900 L	2286.00	240
341 L	866.78	91	982 L	2495.55	262
345 L	876.30	92	994 L	2524.13	265
352 L	895.35	94	1043 L	2647.95	278
355 L	904.88	95	1148 L	2914.65	306
360 L	914.40	96	1988 L	5048.25	530
367 L	933.45	98
