XL橡胶单面齿同步带

XL橡胶单面齿同步带设计参数：
齿形为英制梯形齿，又名方型齿，属于特轻型传动设计。
标准设计参考值：节距:5.080mm；齿高：1.27mm；带厚：2.30mm；角度：50度
XL橡胶单面齿同步带设计特点：
XL橡胶单面齿同步带采用进口优质玻璃纤维线绳和模压切口，减少同步带维护和延长带的使用寿命，也增加了稳定性和灵活性。变量开槽上带的底面模式提高灵活性，降低噪音，并允许更严格弯腰直径较小的紧凑型、重型引擎找到滑轮半径。模塑缺口还含有空气和散热，使得同步带加大码带冷却，这就降低由较高的温度造成的磨损和恶化。
XL橡胶单面齿同步带优势：
1、XL橡胶单面齿同步带采用进口优质合成氯丁胶为主要原料，具有良好的伸缩性，使同步带更大的灵活性，但同时也给带轮横向稳定性。
2、热活跃的抗拉玻璃纤维线绳性能提供免正确的安装和张力。
3、准确和侧壁顶部宽度为适当的配合，以及在带轮更顺畅，更受带尺寸的控制。
XL橡胶单面齿同步带识别：

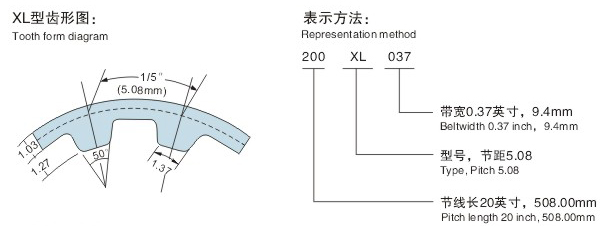

三个部分：指示带的长度，间距和宽度带回来的部分号码。如下图所示。此XL橡胶单面齿同步带型号，节线长为20英寸（508.00mm），带宽为0.37英寸(9.4mm)。

规格	节线长	齿数	规格	节线长	齿数
44 XL	111.76	22	214 XL	543.56	107
60 XL	152.40	30	216 XL	548.64	108
70 XL	177.80	35	220 XL	558.80	110
76 XL	193.04	38	224 XL	568.96	112
78 XL	198.12	39	226 XL	574.04	113
80 XL	203.20	40	228 XL	579.13	114
82 XL	208.28	41	230 XL	584.20	115
90 XL	228.60	45	236 XL	599.44	118
92 XL	233.68	46	240 XL	609.60	120
94 XL	238.76	47	250 XL	635.00	125
96 XL	243.84	48	260 XL	660.40	130
98 XL	248.92	49	270 XL	685.80	135
100 XL	254.00	50	276 XL	701.04	138
102 XL	259.08	51	280 XL	711.20	140
104 XL	264.16	52	282 XL	716.28	141
106 XL	269.24	53	290 XL	736.60	145
108 XL	274.35	54	296 XL	751.84	148
110 XL	279.40	55	300 XL	762.00	150
114 XL	289.56	57	304 XL	772.16	152
116 XL	294.64	58	306 XL	777.24	153
118 XL	299.72	59	310 XL	787.40	155
120 XL	304.80	60	312 XL	792.48	156
122 XL	309.88	61	316 XL	802.64	158
124 XL	314.96	62	320 XL	812.80	160
126 XL	320.04	63	322 XL	817.88	161
128 XL	325.12	64	326 XL	828.04	163
130 XL	330.20	65	330 XL	838.20	165
132 XL	335.28	66	334 XL	848.36	167
134 XL	340.36	67	336 XL	853.44	168
136 XL	345.44	68	338 XL	858.52	169
140 XL	355.60	70	340 XL	863.60	170
142 XL	360.68	71	348 XL	883.92	174
144 XL	365.76	72	350 XL	889.00	175
146 XL	370.84	73	352 XL	894.08	176
150 XL	381.00	75	360 XL	914.40	180
156 XL	396.24	78	364 XL	924.56	182
160 XL	406.40	80	372 XL	944.88	186
162 XL	411.48	81	380 XL	965.20	190
164 XL	416.56	82	384 XL	975.36	192
166 XL	421.64	83	390 XL	990.60	195
170 XL	431.80	85	400 XL	1016.90	200
172 XL	436.88	86	412 XL	1046.48	206
176 XL	447.04	88	424 XL	1076.90	212
180 XL	457.20	90	430 XL	1092.20	215
182 XL	462.28	91	432 XL	1097.28	216
184 XL	467.36	92	450 XL	1143.00	225
188 XL	477.52	94	460 XL	1168.40	230
190 XL	482.60	95	490 XL	1244.60	245
194 XL	492.76	97	564 XL	1432.56	282
196 XL	497.84	98	572 XL	1452.88	288
198 XL	502.92	99	600 XL	1524.00	300
200 XL	508.00	100	612 XL	1554.48	306
202 XL	513.08	101	630 XL	1600.20	315
206 XL	523.24	103	670 XL	1701.80	335
208 XL	528.32	104	700 XL	1778.00	350
210 XL	533.40	105	720 XL	1828.80	360
212 XL	538.48	106	884 XL	2245.36	442
